Unidades Condensadoras: cómo elegir y dimensionar

La elección y el tamaño de una unidad condensadora se reduce a tres factores fundamentales: hacer coincidir la capacidad de enfriamiento de la unidad (en BTU/h o toneladas) con su carga de calor, seleccionar el refrigerante correcto para su aplicación y garantizar que las condiciones ambientales de funcionamiento se alineen con el rango de rendimiento nominal de la unidad. Haga bien estos tres y tendrá un sistema confiable y energéticamente eficiente. Si pierde cualquiera de ellos, enfrentará un rendimiento deficiente crónico, fallas en el compresor o facturas de energía excesivas.

Esta guía recorre cada punto de decisión clave, desde el cálculo de la carga térmica hasta la comparación de tipos de unidades, para que pueda seleccionar una unidad de condensación con confianza.

¿Qué es un Unidad de condensación y ¿Qué hace?

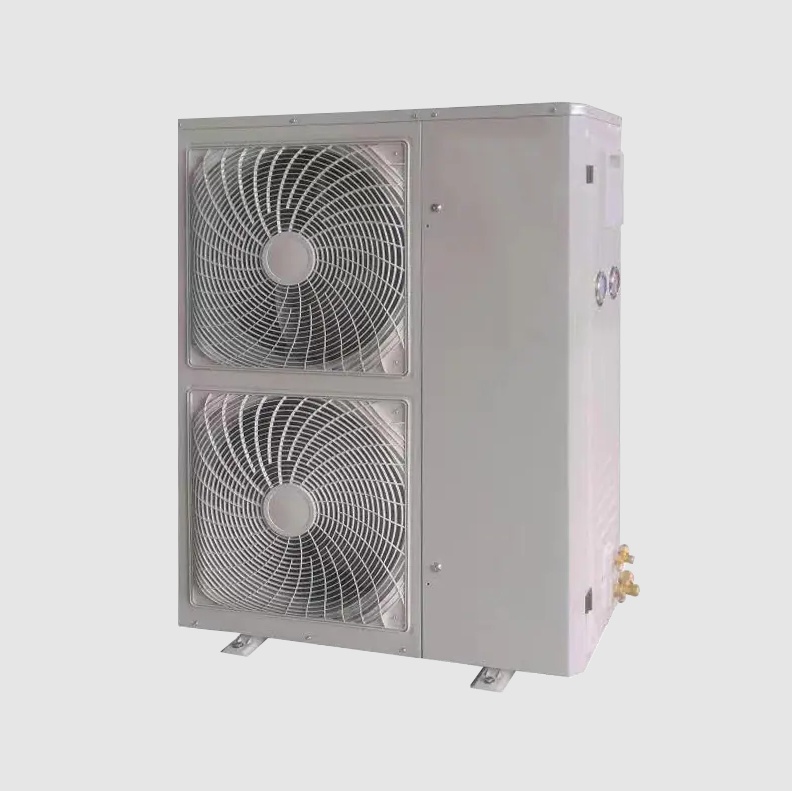

Una unidad de condensación es la sección exterior (o remota) de un sistema de refrigeración o aire acondicionado. unlberga el compresor, el serpentín del condensador, los ventiladores del condensador y los controles. Su trabajo es rechazar el calor absorbido por el evaporador (el lado interior) de regreso al ambiente circundante.

Las unidades condensadoras se utilizan en una amplia gama de aplicaciones:

• Refrigeración comercial (cámaras frigoríficas, vitrinas, almacenes frigoríficos)
• Aire acondicionado para edificios comerciales e industriales ligeros.
• Enfriamiento de procesos (procesamiento de alimentos, industrias farmacéuticas, químicas)
• Aplicaciones de congeladores de baja temperatura

Comprender el tipo de aplicación es el primer paso, porque determina directamente la temperatura de evaporación requerida, la selección de refrigerante y el rango de capacidad.

Paso 1: Calcule su carga de calor con precisión

Subdimensionar una unidad de condensación incluso entre un 10% y un 15% puede hacer que el compresor funcione continuamente, acortando drásticamente su vida útil. Un sobredimensionamiento de más del 20 % conduce a ciclos cortos, control deficiente de la humedad y gasto de capital desperdiciado. El cálculo preciso de la carga térmica no es negociable.

Componentes de carga de calor a tener en cuenta

• Carga de transmisión: Calor que ingresa a través de paredes, pisos y techos según el valor R del aislamiento, el área de superficie y el diferencial de temperatura (ΔT) entre el interior y el exterior.
• Carga de infiltración: Calor por el intercambio de aire cuando se abren las puertas. Una puerta de cámara frigorífica abierta 8 veces por hora puede añadir entre un 15 y un 25 % a la carga total.
• Carga de producto: Se introduce el calor del producto caliente y se reduce a la temperatura de almacenamiento. Este suele ser el componente de carga máxima más grande.
• Fuentes de calor internas: Iluminación (las luminarias LED generan aproximadamente 3,4 BTU/h por vatio), motores y personas trabajando dentro del espacio.
• Factor de seguridad: Agregue entre un 10 % y un 15 % al total calculado para tener en cuenta las variables del mundo real y el crecimiento futuro de la carga.

Referencia rápida: rangos típicos de carga térmica por aplicación

Paso 2: Determine las temperaturas de evaporación y condensación requeridas

Las clasificaciones de capacidad de la unidad de condensación siempre se publican en condiciones de funcionamiento específicas: una temperatura de evaporación (ET) y una temperatura de condensación (CT) definidas. Si selecciona una unidad basándose en una condición de clasificación que no coincide con su aplicación real, la capacidad real puede ser entre un 20% y un 40% menor que la que figura en la hoja de especificaciones.

Temperatura de evaporación (ET)

ET es la temperatura del refrigerante dentro del serpentín del evaporador. Como regla general, ET corre aproximadamente 8 a 12 °F (4 a 7 °C) por debajo de la temperatura deseada de la caja para aplicaciones de temperatura media y hasta 20 °F (11 °C) menos para congeladores. Para una cámara frigorífica de 35 °F, normalmente se diseñaría para una ET de 23 a 27 °F (-5 a -3 °C).

Temperatura de condensación (CT)

CT es la temperatura a la que el refrigerante se condensa en el serpentín exterior. Depende de la temperatura ambiente más la temperatura de aproximación del condensador (normalmente 15 a 30 °F/8 a 17 °C por encima de la temperatura ambiente). Para una ubicación en la azotea en una región con temperaturas de diseño de verano de 95 °F (35 °C), planifique una CT de 115 a 125 °F (46 a 52 °C).

Seleccione siempre la unidad utilizando tablas de capacidad que correspondan a su ET y CT reales, no la clasificación principal que se muestra de manera destacada en los materiales de marketing, que a menudo suponen condiciones favorables.

Paso 3: elija el refrigerante adecuado

La elección de refrigerantes está cada vez más condicionada por las normativas medioambientales. Muchos refrigerantes más antiguos han sido eliminados o prohibidos, y seleccionar una unidad diseñada para un refrigerante sin un futuro regulatorio a largo plazo crea un activo varado costoso.

Para las nuevas instalaciones de refrigeración comercial en la mayoría de los mercados, especificar unidades compatibles con refrigerantes de bajo GWP (GWP inferior a 750) es la opción preparada para el futuro y es posible que ya sea un requisito legal en su jurisdicción.

Paso 4: seleccione el tipo de unidad correcto para su aplicación

Unidades condensadoras se clasifican principalmente por rango de temperatura y tipo de instalación. Elegir la categoría incorrecta (por ejemplo, usar una unidad de temperatura media en una aplicación de congelador) dará como resultado un sistema que nunca podrá alcanzar el punto de ajuste.

Por rango de temperatura

• Unidades de alta temperatura: Diseñado para aire acondicionado y enfriamiento de procesos por encima de 45 °F (7 °C) de temperatura de la caja. Opere con temperaturas de evaporación de 25 a 55 °F (-4 a 13 °C).
• Unidades de media temperatura: Se utiliza para refrigeradores y refrigeradores en el rango de 32 a 50 °F (0 a 10 °C). Las temperaturas de evaporación suelen ser de 15 a 30 °F (de -9 a -1 °C).
• Unidades de baja temperatura: Diseñado para congeladores que funcionan a -20 a 10°F (-29 a -12°C). Estos utilizan compresores específicamente clasificados para operar a presiones de succión muy bajas y generalmente requieren características adicionales como calentadores del cárter y acumuladores de la línea de succión.

Por tipo de instalación

• Refrigerado por aire exterior: El tipo más común. Rechaza el calor al aire exterior mediante un ventilador de condensador. Sencillo y rentable, pero el rendimiento se degrada a temperaturas ambiente elevadas.
• Interior (condensador remoto): La unidad de condensación se instala dentro de una sala de máquinas con un condensador remoto independiente en el techo. Útil donde el espacio exterior es limitado o donde se desea recuperación de calor.
• Refrigerado por agua: Utiliza agua en lugar de aire para rechazar el calor. Más eficiente a altas temperaturas ambiente y con menor espacio, pero requiere una torre de enfriamiento o un circuito de agua de condensador y mayores costos de agua.

Paso 5: tenga en cuenta la temperatura ambiente y las condiciones de ubicación

A unidad de condensación clasificado para 5 toneladas a 95°F ambiente puede solo entregar 4.2 toneladas a 110°F ambiente – una pérdida de capacidad del 16% en los días más calurosos cuando la demanda es mayor. Este es uno de los factores que más comúnmente se pasan por alto en el dimensionamiento.

Factores clave de ubicación a evaluar:

• Temperatura ambiente de diseño: Utilice la temperatura de bulbo seco de diseño de 1% o 0,4% para su ubicación a partir de los datos climáticos de ASHRAE, no las temperaturas promedio de verano.
• Efectos del microclima: Las unidades instaladas cerca de equipos generadores de calor, en salas mecánicas cerradas sin ventilación adecuada o en tejados oscuros pueden tener temperaturas ambiente efectivas de 10 a 20 °F (6 a 11 °C) más altas que la temperatura del aire exterior.
• Altitud: En elevaciones superiores a 3000 pies (900 m), la densidad del aire disminuye, lo que reduce el flujo de aire del ventilador del condensador y la capacidad de rechazo de calor en aproximadamente un 3 a un 5 % por cada 1000 pies (300 m) de elevación.
• Recirculación: Asegúrese de que el aire de descarga del ventilador del condensador no pueda recircular a la entrada. Incluso 10°F (6°C) de recirculación pueden reducir la capacidad entre un 5% y un 10% y aumentar significativamente el consumo de energía.

Paso 6: Evaluar las calificaciones de eficiencia y los costos operativos

El primer costo es sólo una parte del panorama. Para los sistemas de refrigeración comercial que funcionan continuamente, los costos de energía durante un período de 10 años a menudo exceden el precio de compra inicial del equipo por un factor de 3 a 5.

Métricas clave de eficiencia

• EER (Ratio de Eficiencia Energética): BTU de refrigeración por vatio de potencia de entrada en una única condición nominal. Cuanto más alto es mejor. Se utiliza comúnmente para unidades condensadoras de refrigeración.
• SEER2/IEER: Clasificaciones de eficiencia estacionales o integradas utilizadas para el aire acondicionado. Estos representan el funcionamiento a carga parcial y son más representativos del uso anual de energía.
• Compresores de velocidad variable y motores de ventiladores de condensadores EC: Las unidades con estas características pueden reducir el consumo de energía al 30–50% en comparación con alternativas de una sola velocidad, particularmente en condiciones de carga parcial, que representan la mayoría de las horas de funcionamiento.

Para una unidad de condensación de refrigeración comercial de 3 toneladas que funciona 16 horas al día en un entorno comercial, la actualización de un EER estándar de 9 a una unidad de alta eficiencia con un EER de 12 puede ahorrar aproximadamente entre 1200 y 1500 kWh al año: ahorros significativos durante una vida útil del equipo de 10 a 15 años.

Paso 7: verificar la compatibilidad eléctrica y mecánica

Antes de finalizar una selección, confirme estos factores prácticos de compatibilidad:

Requisitos eléctricos

• Verifique el suministro de energía disponible: voltaje (208 V, 230 V, 460 V), fase (monofásica versus trifásica) y amperaje. La mayoría de las unidades comerciales de más de 5 toneladas requieren energía trifásica.
• Verifique los requisitos de ampacidad mínima del circuito (MCA) y protección máxima contra sobrecorriente (MOCP) en la placa de identificación para dimensionar adecuadamente el cableado y los disyuntores.
• Para conjuntos de líneas largas (más de 50 pies/15 m), tenga en cuenta la caída de voltaje y el posible aumento de tamaño de los conductores.

Dimensionamiento del juego de líneas de refrigerante

• La longitud del conjunto de líneas y la elevación vertical afectan tanto la capacidad como la eficiencia. Una caída de presión de la línea de succión de 2 PSI puede reducir la capacidad del sistema aproximadamente entre un 2% y un 3% y aumentar el consumo de energía.
• Los fabricantes suelen publicar longitudes máximas de líneas y límites de separación vertical. Superarlos sin una revisión de ingeniería corre el riesgo de problemas de retorno de aceite y fallas del compresor.

Ruido y vibración

• Verifique los niveles de potencia sonora publicados (dB(A)) si la unidad está cerca de espacios ocupados o en un área sensible al ruido. Los compresores scroll son generalmente más silenciosos que los reciprocantes.
• Se deben especificar aisladores de vibraciones y conexiones de líneas flexibles para cualquier unidad montada en una estructura donde la transmisión de vibraciones sea un problema.

Errores comunes de tamaño que se deben evitar

• Uso de la capacidad del catálogo en condiciones estándar cuando las condiciones operativas reales difieren: Siempre haga referencias cruzadas de las tablas de capacidad en su ET y CT específicos, no en la calificación principal publicada.
• Ignorando los requisitos de tiempo desplegable: Para los refrigeradores que reciben grandes cargas de productos calientes con regularidad, la unidad debe tener suficiente capacidad para bajar el producto dentro de un período de tiempo aceptable sin hacer funcionar el compresor más allá de sus límites.
• Despreciando la carga de calor de descongelación: En aplicaciones de congelación de baja temperatura, los calentadores de descongelación que se encienden agregan una carga de calor intermitente significativa que la unidad de condensación debe manejar durante y después de los ciclos de descongelación.
• Suponiendo un evaporador por unidad condensadora: Cuando se conectan varios evaporadores a una sola unidad de condensación (común en refrigeración minorista de cajas múltiples), se debe considerar la carga y la temperatura de funcionamiento de cada evaporador, y el sistema debe equilibrarse adecuadamente con dispositivos y controles de expansión.
• Pasando por alto el crecimiento futuro de la carga: Especifique unidades con al menos un 10 % a un 15 % de espacio libre por encima de la carga calculada para adaptarse a cambios futuros en el uso sin necesidad de reemplazar el equipo.

Resumen: una lista de verificación práctica de tallas

1. Calcule la carga de calor total, incluida la transmisión, la infiltración, el producto, las fuentes internas y un factor de seguridad del 10 al 15 %.
2. Defina la temperatura requerida de su caja y obtenga la temperatura de evaporación de diseño.
3. Determine la temperatura ambiente de diseño y calcule la temperatura de condensación esperada.
4. Seleccione una unidad con capacidad publicada en su ET/CT real que cumpla o supere ligeramente su carga calculada.
5. Elija un refrigerante apropiado para el rango de temperatura y que cumpla con las regulaciones actuales y futuras.
6. Confirmar la compatibilidad eléctrica (voltaje, fase, MCA, MOCP) con la fuente de alimentación disponible.
7. Verifique la compatibilidad de la longitud del conjunto de líneas y el tamaño de la tubería de refrigerante según las pautas del fabricante.
8. Evalúe las calificaciones de eficiencia y calcule los costos de energía del ciclo de vida, no solo el costo inicial.
9. Evalúe la ubicación de la instalación para detectar riesgos de recirculación, efectos de la altitud y elevación de la temperatura del microclima.

Seguir este enfoque estructurado elimina las causas más comunes de bajo rendimiento y fallas prematuras de la unidad de condensación, lo que garantiza una refrigeración confiable y eficiente durante toda la vida útil del equipo.
